CT: 3D-Röntgen für Biologie, Zoologie und Archäologie

Morphologische Untersuchung via CT: Knochen, Weichgewebe und Fossilien

Sie möchten das Innere Ihrer biologischen Proben oder archäologischen Fundstücke untersuchen, ohne diese zu beschädigen. Als akkreditierter CT-Dienstleister aus Deutschland führen wir neben CT Untersuchungen im industriellen Umfeld auch CT-Scans an biologischen Proben als Alternative zur Histologie für Sie durch. Mittels 3D Röntgenprüfung liefern wir bis zu 1.000 Gewebeschnitte pro Millimeter, ohne Ihre kostbaren Proben physisch zu berühren. Auch für archäologische Fundstücke liefern wir mikroskopische 3D-Daten (Mikro CT und Nano-CT) mit einer Auflösung bis zu 1 µm – Ihre Proben bleiben dabei optimal geschützt, da die CT-Prüfung berührungslos und nicht-invasiv ist.





Kostenfreies Beratungsgespräch vereinbaren





Ihre Vorteile mit Mikro CT & Nano-CT Dienstleistung von TPW CTinspect:



• Ihr TPW-Experte: Dr. Thomas Kleinteich - Promovierter Zoologe (CT Muskelfasern, Knochen-FEA) als Sparringspartner für Parameter, Präparation und Messung

• Zerstörungsfrei: Schonung seltener Proben, ideal für Museen & Sammlungen.

• Mikroskopische Auflösung nach Bedarf: Mikro CT bis hin zu Nano-CT (max. 1 µm)

• Weichgewebe analysieren: Beratung zur Kontrastierung von Organen und Muskelfasern

• Schnelle Ergebnisse: Weniger Aufwand als Histologie und dauerhaft digitale Volumendaten für virtuelle 3D-Histologie

• Datenhoheit & Compliance: Datenspeicherung in Deutschland, passwortgeschützter Downloadbereich

• Vor-Ort-Begleitung in Neuss: Live-Teilnahme am Scan-Tag möglich und gemeinsame Datenanalyse mit unseren CT-Ingenieuren





Das erhalten Sie von uns: Daten, Visualisierungen, Berichte





CT-Volumendaten (3D-Daten)
Digitale Bilddaten
Auf Wunsch Daten auch im STL-Format (z. B. für 3D-Druck/3D-Rekonstruktionen)
Report mit Schnittbildern und Auswertung (auf Anfrage):

Segmentierung (z. B. CT Knochen/Weichgewebe)

Faserverlauf (Falschfarben)

Metriken (Porosität, Abmessungen, Trabekel-Analyse


Bei TPW CTinspect erhalten Sie zudem Hilfestellung bei der Präparation und Kontrastierung





Ihr CT-Experte für biologische Proben: Dr. Thomas Kleinteich

• Sparringpartner für Computertomographie u.a. auch im biologischen / zoologischen Umfeld aufgrund jahrelanger Praxiserfahrung
• Promotion in Zoologie u.a CT-Analyse von Muskelfasern von Wirbeltieren
• FEM / FEA zur Simulation von Knochenanatomie ausgehend von CT-Daten
• Publikationen im Bereich der CT-Analyse von biologischen Proben (Auwahl):


  • E. W. M. Paig‐Tran, T. Kleinteich, and A. P. Summers, “The filter pads and filtration mechanisms of the devil rays: variation at macro and microscopic scales,” Journal of Morphology, vol. 274, no. 9, pp. 1026–1043, Sep. 2013.
  • A. van der Meijden, T. Kleinteich, and P. Coelho, “Packing a pinch: functional implications of chela shapes in scorpions using finite element analysis,” Journal of Anatomy, vol. 220, no. 5, pp. 423–434, May 2012.
  • T. Kleinteich, H. C. Maddin, J. Herzen, F. Beckmann, and A. P. Summers, “Is solid always best? Cranial performance in solid and fenestrated caecilian skulls,” Journal of Experimental Biology, vol. 215, no. 5, pp. 833–844, Mar. 2012.
  • T. Kleinteich, A. Haas, and A. P. Summers, “Caecilian jaw-closing mechanics: integrating two muscle systems,” Journal of the Royal Society Interface, vol. 5, no. 29, pp. 1491–1504, Dec. 2008.
  • T. Weihmann, T. Kleinteich, S. N. Gorb, and B. Wipfler, “Functional morphology of the mandibular apparatus in the cockroach Periplaneta americana (Blattodea: Blattidae) - a model species for omnivore insects,” Arthropod Systematics & Phylogeny, vol. 73, pp. 477–488, Dec. 2015.
  • T. Kleinteich and S. N. Gorb, “Frog tongue surface microstructures: functional and evolutionary patterns,” Beilstein Journal of Nanotechnology, vol. 7, no. 1, pp. 893–903, Jun. 2016.
  • T. Kleinteich, F. Beckmann, J. Herzen, A. P. Summers, and A. Haas, “Applying X-ray tomography in the field of vertebrate biology: form, function, and evolution of the skull of caecilians (Lissamphibia: Gymnophiona),” in Developments in X-Ray Tomography VI, vol. 7078, pp. 113–122, Sep. 2008.
  • K. Engelkes, J. Helfsgott, J. U. Hammel, S. Büsse, T. Kleinteich, A. Beerlink, S. N. Gorb, and A. Haas, “Measurement error in μCT-based three-dimensional geometric morphometrics introduced by surface generation and landmark data acquisition,” Journal of Anatomy, vol. 235, no. 2, pp. 357–378, Aug. 2019.






Angebot für CT biologischer Proben anfragen

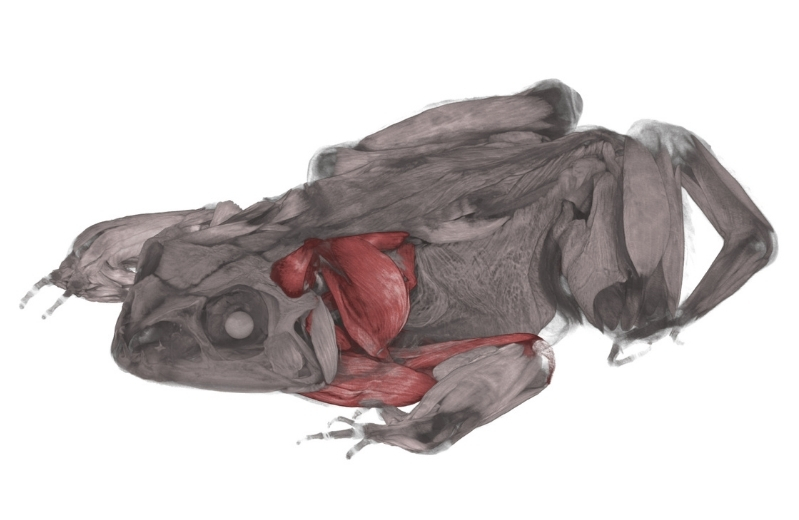

CT Muskelfasern in zoologischen Proben – Mikro CT & Nano-CT für Morphologie

Biologische Weichgewebe, wie z.B. Muskelfasern, sind oft sehr komplex und nur im dreidimensionalen Zusammenhang mit anderen anatomischen Strukturen begreifbar. Mit Mikro CT und Nano-CT können wir diese Dreidimensionalität zerstörungsfrei darstellen und untersuchen. Durch geeignete Kontrastierung können Weichgewebe gezielt sichtbar gemacht werden und hierbei beraten wir gern. So können der Faserverlauf und die Faserarchitektur innerhalb des Präparats nachvollzogen werden.

Die Computertomographie von zoologischen Muskelfasern ermöglicht dadurch Einblicke, die eine klassische Serie aus Dünnschnitten nur mit erheblichem Aufwand liefert. So entsteht, als Alternative zur histologischen Untersuchung, eine virtuelle 3D-Histologie, die das Exemplar intakt lässt. Wählen Sie Schnittanzahl und Schnittebenen, so oft Sie wollen, rein digital. Dies ist auch dann besonders wertvoll, wenn Proben als Grundlage für Finite-Elemente-Analysen (FEA) dienen, beispielsweise bei funktionellen Fragestellungen.

Wir beraten Sie gerne zur Präparation (trocken/in Flüssigkeit) und zur Fixierung. Bei einer gemeinsamen Prüfung vor Ort in Neuss können wir Ihren Interessenbereich und die zu prüfenden Artefakte präzise festlegen. Uns ist die Seltenheit biologischer Proben bewusst, weshalb wir Parameter und den Umgang mit Ihren Proben eng mit Ihnen abstimmen. Profitieren Sie von unserer Expertise in der Zoologie (u. a. CT-Analysen von Muskelfasern und Knochen). Dr. Kleinteich ist Ihr Sparringspartner für die optimale Bildgebung.

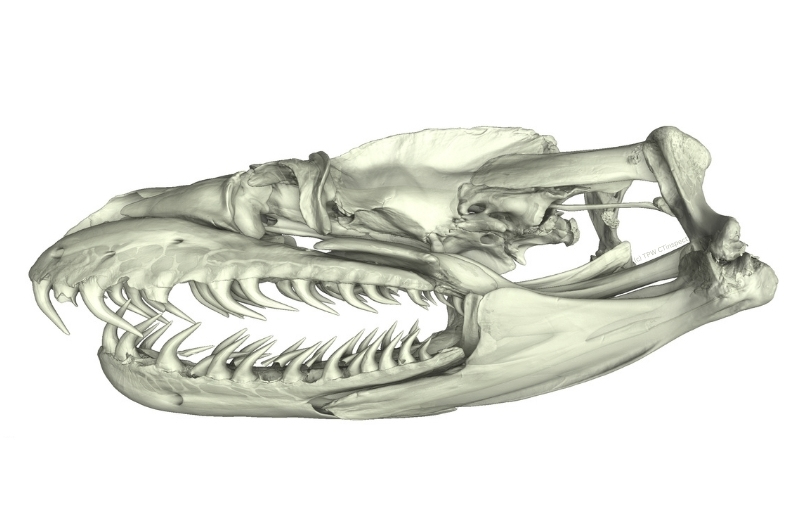

Röntgen Archäologie: CT-Scan von Fossilien & Knochen







Die Untersuchung von Fossilien, Knochen und archäologischen Objekten wird durch das bildgebende Verfahren der Mikro CT stark vereinfacht. Unsere 3D Röntgen Archäologie ermöglicht eine zerstörungsfreie Sicht ins Innere und macht Strukturen wie Anatomie, Knochenfrakturen, Trabekel, Einlagerungen und Herstellungstechniken sichtbar. Auch in verschlossenen Objekten oder in einer Matrix aus Lehm oder Erde lassen sich Strukturen sichtbar machen. Dies ist im Vergleich zum mechanischen Freilegen risikoärmer. Unsere CT-Dienstleistung liefert Volumendaten für virtuelle Vermessungen und 3D-Rekonstruktionen (z. B. Oberflächen als STL-Daten für den 3D-Druck). Für Museen und Forschungsinstitute bedeutet das, dass sensible Objekte intakt bleiben und Proben weiterhin nutzbar sind. Die gewonnenen 3D-Daten bilden ein solides Fundament für Publikationen, Wissensvermittlung und Restaurierung.









Insekten & wirbellose Tiere im Mikro CT – Morphologie in 3D







Die feinen Strukturen von Insekten und anderen wirbellosen Tieren sind mittels Mikro-CT hervorragend darstellbar. So werden die Strukturen von Kopf, Meso- und Metathorax dreidimensional sichtbar. Die virtuelle Präparation ersetzt riskante mechanische Eingriffe und aufwendige Präparation in Gießharz, da sich Schichten, Segmente und Hohlräume digital und in alle Raumrichtungen separieren lassen. Bei Bedarf beraten wir Sie gern zur Präparation der Proben, um Weichgewebe zu betonen. Bei sehr kleinen Objekten kommt die Nano-CT zum Einsatz, um Strukturen bis zu einer Größe von 1 µm sichtbar zu machen. Für Naturkundemuseen und Forschungsteams bedeutet das: präzise Ergebnisse und weiterhin makellose Untersuchungsobjekte.

Unsere Datensätze eignen sich für die geometrische Morphometrie, die Taxonomie und die Erstellung anschaulicher 3D-Modelle.

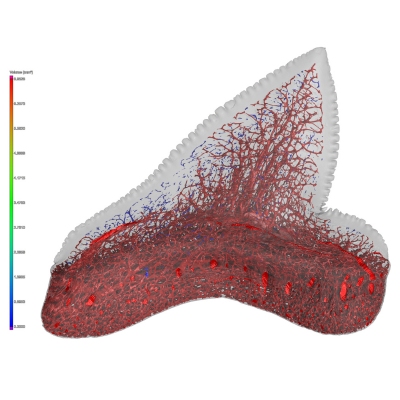

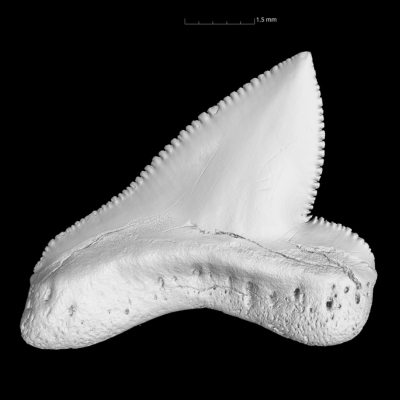

Zähne & Zahnstrukturen im Mikro CT









Zähne und Zahnstrukturen lassen sich mithilfe des Mikro-CT ideal darstellen. So können Risse, Wurzelkanäle oder Abrasionen erkannt werden. Die gewonnenen Volumendaten ermöglichen präzise Vermessungen, virtuelle Präparationen und 3D-Rekonstruktionen, die sich für Forschung und Wissensvermittlung eignen.









Auswahl möglicher Probearten:

Eine Vielzahl zoologischer Proben oder Fundstücke aus der Archäologie können wir für Sie mittels Computertomographie dreidimensional röntgen – eine Auswahl:



• CT Muskelfasern

• CT Weichgewebe/Organe

• CT Knochen

• CT Analyse trabekulärer Strukturen

• CT Skelettstrukturen/Knochen

• CT Fossilien

• CT Anatomie

• CT Korallen

• CT Zähne

• CT Insekten und wirbellose Tiere
