Wanddickenmessung per industrieller Computertomographie
Wandstärke messen und kritische Schwachstellen sofort prüfen
Dünnwandige Druckgussteile, additiv gefertigte Kühlkanäle oder geklebte Automotivekomponenten müssen trotz Materialoptimierung einwandfrei funktionieren. Die Wanddickenmessung mittels Ultraschall- oder 2D-Röntgenverfahren stößt bei komplexen Bauteilen schnell an physikalische Grenzen – Überlagerungen und die Abhänglikeit von der Blickrichtung verhindern exakte Aussagen. Die industrielle CT erzeugt ein detailgetreues Volumenmodell und ermöglicht die automatisierte Wanddickenmessung an jedem Punkt des Bauteils.
Farbcodierte Heat-Maps, also eine Einfärbung des Bauteils je nach Wandstärke, zeigen sofort, wo Wände zu dünn, zu dick oder ungleichmäßig sind. So hilft TPW CTinspect Zulieferern aus den Bereichen Automotive, Luft- und Raumfahrt, sowie AM-Hersteller bei der möglichen Schadensanalyse und der Vermeidung von Funktionsausfällen. Die Ergebnisse der CT-Prüfung erhalten Sie als Bericht im PDF-Format und unsere Expert:innen stehen gerne auch für eine kostenfreie, persönliche Analyse Ihrer Daten per Videocall zur Verfügung.
Kernfunktionen der CT-gestützten Wanddickenmessung
- Maßhaltigkeit auf einen Blick: 3D-Heat-Map (Falschfarbdarstellung) der Wanddicke des gesamten Bauteils – kritische Bereiche springen sofort ins Auge
- Automatische Min/Max-Suche: Algorithmen finden die dünnste & dickste Wanddicke
- Sub-Voxel-Genauigkeit: Hohe Messgenauigkeit durch sphärische Suchmethode auch bei komplex geformten Geometrien
- CT-Prüfung als Alternative zu Röntgen und Ultraschall: CT misst auch innen¬liegende Geometrien und Hinterschnitte; 2D-Röntgen ist abhängig von der Blickrichtung, Ultraschall nur für gut zugängliche Bereiche mit planen Oberflächen geeignet
Wanddickenmessung additiv gefertigter Metallbauteile
Filigrane Metallbauteile, die additiv mittels Pulverbettverfahren hergestellt werden, weisen oft komplexe Freiformflächen und Innenstrukturen auf. Eine CT-gestützte Wandstärkenanalyse erzeugt hierfür ein farbcodiertes 3D-Modell, das selbst schwer zugängliche Bereiche lückenlos darstellt. Abweichungen von der Soll-Dicke werden unmittelbar visualisiert, sodass Konstruktions- und Prozessparameter – etwa Laserparameter, Druckgeschwindigkeit oder Stützgeometrie – gezielt optimiert werden können.
Werkstoffe, die sich mit CT auf Wandstärken prüfen lassen
Die zerstörungsfreie Bauteilvermessung vieler Werkstoffe aus den Bereichen Automobil, Medtech und Luft- und Raumfahrt wird durch den Einsatz der industriellen Computertomographie ermöglicht. Beispiele:
- Aluminium-, Magnesium- und Zinkdruckguss
- Titan-, Inconel-AM-Bauteile
- Stahl- & Sintermetall-Gussteile
- Verstärkte Thermoplaste (CF/GF) und Duroplaste
- Keramische Substrate & Glaskörper
- Elastomere, Dichtungen
So prüfen wir für Sie
| 1. Gemeinsame Zieldefinition | Im unverbindlichen Erstgespräch beraten Sie unsere Fachexpert:innen hinsichtlich der Prüfkriterien (Material, Scan-Auflösung etc.) und legen die zu analysierende Bereiche (Teilscan / Point-of-Intrest oder Gesamtscan) fest. |
| 2. Schnelles Angebot | Im Regelfall erhalten Sie am gleichen Werktag ein umfassendes Angebot zum Festpreis. |
| 3. Logistik | Sie senden oder liefern Ihr Bauteil an TPW CTinspect in Neuss. Geheimhaltungsvereinbarungen (NDA) sind für uns selbstverständlich. |
| 4. CT-Prüfung | Wir führen die zertifizierte CT Prüfung innerhalb weniger Werktage in unserem akkreditierten Prüflabor durch. Ihren individuellen Zeitplan vereinbaren wir im Vorfeld und bestätigen ihn im Angebot |
| 5. Analyse & Reporting | Sie erhalten die für Sie aufbereiteten Messdaten in unserem geschützten Downloadbereich (Bspw.: 3D Volumenmodell, Schnittbilder und/oder Prüfbericht inkl. Falschfarbendarstellung oder Statistiken). |
| 6. Unser Service | Unser Service → Auf Wunsch besprechen wir Ihre Daten im Video-Meeting und analysieren gemeinsam. Profitieren Sie von unserer jahrzehntelangen Erfahrung in der CT-Dienstleistung - Kostenfrei! |
Lieferumfang & bereitgestellte Analysedaten
- Farbcodierte 3D-Heat-Map (Viewer-File *.vgl)
- Excel/CSV-Tabelle mit Messdaten wie Wanddicke (min/max) & Position
- PDF-Prüfbericht inkl. Histogramm & Min/Max-Übersicht
- STL-Mesh für CAD-Abgleiche oder CAE-Simulation
- Datensicherheit: Serverstandort in Deutschland und passwortgeschützter Download Ihrer CT-Daten
Darüber hinaus unterstützen wir Sie auch gern bei der Interpretation der Daten, z.B. in einem Online-Meeting.
Weitere CT-Prüfverfahren
Lunkerprüfung und Porenanalyse

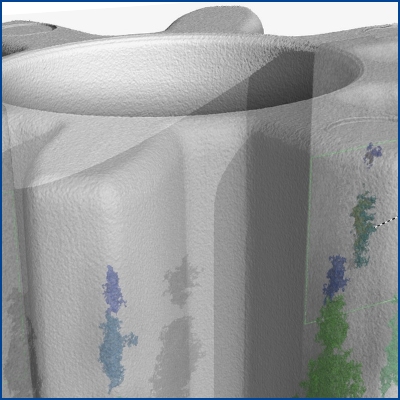

Die CT-Analyse zeigt zuverlässig Gaseinschlüsse, Schrumpfung, Bindefehler oder verborgene Fremdpartikel.
mehr erfahren
Montagekontrolle & Baugruppenanalyse
Die Innenansicht aller Fügestellen oder Montagefehler können ohne Demontage erkannt werden.
mehr erfahren
Soll-Ist-Vergleich

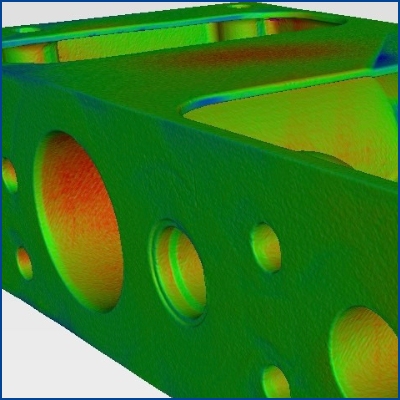

Eine farbcodierte Soll-Ist-Analyse mittels industrieller Computertomographie eignet sich beispielsweise zur Messung von Toleranzen komplexer Bauteile.
mehr erfahren
