Industrielle Computertomographie
Der zerstörungsfreie Blick ins Innere von Bauteilen.
Seit 2006 bei TPW als Dienstleistung.
mehr erfahren

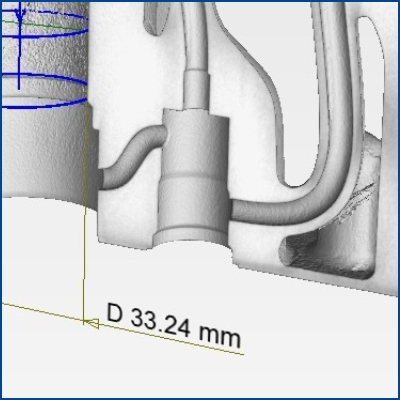

3D Messtechnik mittels CT
Vermessungen an Bauteilen ausgehend von CT-Daten.
Ideal zur Bewertung innenliegender Strukturen und kleiner Merkmale.
mehr erfahren

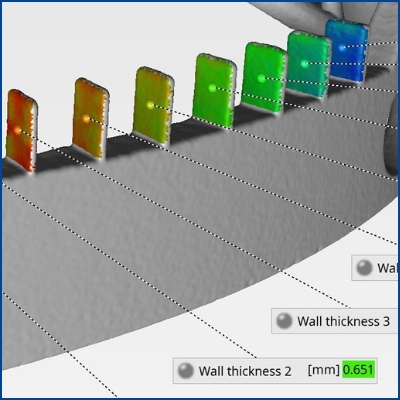

Wanddickenmessung
Bewertung von Wanddicken z.B. von Kühlkanälen.
mehr erfahren
Lunkerprüfung
Darstellung und Bewertung innerer Inhomogenitäten
auch nach VDG/BDG Merkblättern
mehr erfahren
CT Prüfung: Lohnmessung mit Industrieller Computertomographie
Zerstörungsfreie Baustoffprüfung und Bauteilvermessung als Dienstleistung – akkreditiert und schnell
Wir liefern Ihnen 3D-Röntgenbilder Ihrer Bauteile inklusive kosteneffizienten Analysen und schneller Umsetzung!
Ob additiv gefertigte Metallbauteile, Medizintechnik-Implantate oder Automotive Hochleistungskomponenten – mit der industriellen Computertomographie als Dienstleistung von TPW CTinspect erhalten Entwicklungsingenieure und Qualitätsprüfer schnell einen Blick ins Innere ihrer Komponenten. Präzise Defektanalyse, Rissprüfung oder Lunkerprüfung bilden die Grundlage für eine umfassende Schadensanalyse.
Wir führen Ihre Bauteilvermessung kosteneffizient mittels 3D Röntgenprüfung durch, so können Sie die Maßhaltigkeit prüfen, Ihre Toleranzanalyse durchführen oder eine einzelne Wanddicke messen. Mit unserer CT-Analyse treffen Sie Ihre faktenbasierte Entscheidungen und das schon wenige Tage nach Bauteileingang bei TPW CTinspect in Neuss. Gerne beraten wir Sie kostenfrei und unverbindlich, um die für Sie kosteneffizienteste und aussagekräftigste CT-Prüfung zu besprechen.
Computertomographie-Kompetenz, auf die die Industrie vertraut
- Hohe Kapazität für Einzelprüfung & Serienprüfung: Jährlich prüfen wir > 10.000 Bauteile
- > 45 Jahre Werkstoffprüfung Erfahrung mit Produkten aus: Additiver Fertigung, Metallguss, Kunststoffen & Verbundwerkstoffen
- Mehrere CT-Anlagen verfügbar für Ausfallsicherheit und schnelle Bearbeitung
- Akkreditiertes Prüflabor (DIN EN ISO/IEC 17025:2018)
- Zertifizierte CT Prüfung (DIN EN 15708-3)
- Analyse-Videocall mit CT-Ingenieur:innen kostenfrei
Blicken Sie ins Innere Ihrer Produkte!
CT Dienstleistung von TPW - Mehrwert für Ihre Qualitätsprüfung und Messtechnik:
Volumendaten innen & außen:
Ein CT-Scan erfasst Geometrie, Poren, Einschlüsse (Risse und Lunker) sowie Hinterschnitte und innenliegende Strukturen (auch Stützstrukturen bei AM-Bauteilen)
Schnelle CT-Analyse:
Angepasst an Ihre zeitlichen Projektanforderungen liefern wir umfassende 3D-Daten und Ihren individuellen Prüfbericht.
Normkonforme Prüfberichte:
Wir sind nach DIN EN ISO/IEC 17025:2018 zertifiziert und prüfen nach DIN EN 15708-3 sowie in Anlehnung an VDG P201, P202 und P203.
Datenexport:
3D-Daten betrachten Sie mit einem kostenfreien Daten-Viewer (myVGL). Über offene Dateiformate (*.stl, *.csv oder *.xslx) ist eine direkte Übergabe an CAD oder FEM-Software möglich.
Erhöhte Datensicherheit:
Serverstandort Deutschland, passwortgeschützte CT-Analysen und Löschung Ihrer sensiblen CT-Daten nach Projektende.
Breites Prüfportfolio:

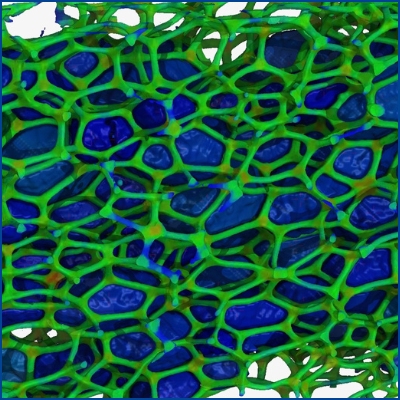

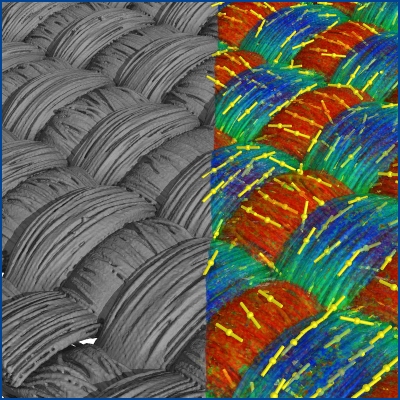

Soll Ist Analyse, Baugruppenanalyse, Porositätsanalyse, Bauteilvermessung, Wanddickenmessung, Partikelanalyse, Faserprüfung und Reverse Engineering.
Fragen zur industriellen Computertomographie (FAQ)
Was sind die Kosten für eine CT-Prüfung?
Die Kosten für Ihre CT Prüfung kalkulieren wir projektbezogen, weil jede CT Lohnprüfung unterschiedliche Anforderungen erfüllt. Entscheidende Einflussfaktoren für bspw. die benötigte Maschinenzeit sind: Bauteilgröße & -gewicht, gewünschte Auflösung und Stückzahl. Auch der Analyseumfang hat Einfluss auf die Zeit, die unsere Spezialist:innen benötigen. Ein reiner Volumenscan ist günstiger als ein Komplettpaket mit z. B. Geometrievergleich, Poren-Statistik oder STL-Export. Je nach Aufgabenstellung gibt es auch die Möglichkeit Abläufe zu automatisieren, was auch bei geringen Stückzahlen Kosten sparen kann. Für ein möglichst passgenaues Angebot besprechen wir daher vorab mit Ihnen in unserem Beratungsgespräch Bauteilmaße, Werkstoffe, gewünschte Auflösung, Prüfziel, Stückzahl und Terminwunsch – so erhalten Sie schnell einen verlässlichen Preisrahmen ohne Überraschungen.
Wie schnell erhalte ich Ergebnisse?
Im Regelfall erhalten Sie Ihre CT-Analyse und 3D Volumenmodelle nach 5-7 Werktagen. Wenn es einmal schneller gehen muss sprechen Sie uns gerne an, wir finden meist flexibel eine Lösung, die auf Ihr Vorhaben passt!
Wie wird Datensicherheit gewährleistet?
Unser Prüflabor ist nach DIN EN ISO/IEC 17025:2018 akkreditiert - gerne unterzeichnen wir vorab eine Geheimhaltungsvereinbarung (NDA). Ihre Analysedaten befinden sich auf einem Server in Deutschland und werden passwortgeschützt bereitgestellt. Nach Projektende löschen wir alle Daten und gewähren so, dass allein unsere Auftraggeber die Datenhoheit besitzen.
Können mehrere CT-Analysen kombiniert werden?
Je nach Bauteilgröße und gewünschter Auflösung können wir mehrere Bauteile pro Scan kombinieren, um für Sie so kostengünstig wie möglich eine Bauteilvermessung durchführen zu können.
Welche Auflösung ist bei der 3D-Vermessung realistisch?
Die zu erzielende Auflösung ist abhängig von Bauteilgröße und verschiedener Scan-Parameter wie bspw. die Anzahl der gefertigten Aufnahmen. Für kleine Bauteile können wir eine Auflösung von bis zu 1 µm realisieren; bei sehr großen Bauteilen liegt diese bei ca. 0,15 mm. Die Messgenauigkeit für Auswertungen im Rahmen der 3D-Koordinatenmesstechnik liegt auf unseren Metrologie-CT-Anlagen im einstelligen µm-Bereich.
Unterstützen Sie OEM-Spezifikationen?
Wir prüfen in Anlehnung an P201 / VW50097 und P202 / VW50093 und P203 der VDG oder BDG. Eine Messgenauigkeit nach VDI 2630 ist für Bauteile bis 20 kg mit einer Auflösung bis 2 µm möglich. Unser Prüfverfahren mittels industrieller Computertomographie nach DIN EN 15708-3 ist zertifiziert und alle CT Prüfungen werden in unserem klimatisierten, DAkkS akkreditierten Prüflabor durchgeführt (DIN EN ISO/IEC 17025:2018 Akkreditierungsurkunde D-PL-11209-01-00). Haben Sie eine eigene Spezifikation nach der Ihre Bauteile bewertet werden sollen? Gerne prüfen wir, inwieweit wir auch diese Anforderungen erfüllen können.
